Phytoépuration
Nous avons la chance d'avoir le choix du devenir des nos eaux usées. Alors plutôt que de les pomper 30m plus haut pour les envoyer au tout à l'égout, autant irriguer notre terrain avec ! Comment ? Phyto-épuration.
-
05 Oct 2021
Voilà le plan fourni par l'étude Aquatiris pour un équivalent 6 habitants. Deux bacs filtre vertical pour alterner tous les 15 jours.60 cm d'agrégats au fond, 30cm pour les effluents toutes eaux et les roseaux.
-
06 Oct 2021
J'ai fait l'appro des 12 tonnes d'agrégats la veille avec un petit camion benne de loc. Sous la bache, le sable DTU 64.1. J'ai la mini-pelle de loc de 1.7T pour une semaine.
-
06 Oct 2021
A gauche, ballast 20/50 siliceux; à gauche gravillon 4/16 siliceux, tous deux lavés.
-
06 Oct 2021
On attaque le trou pour les deux bacs.
-
08 Oct 2021

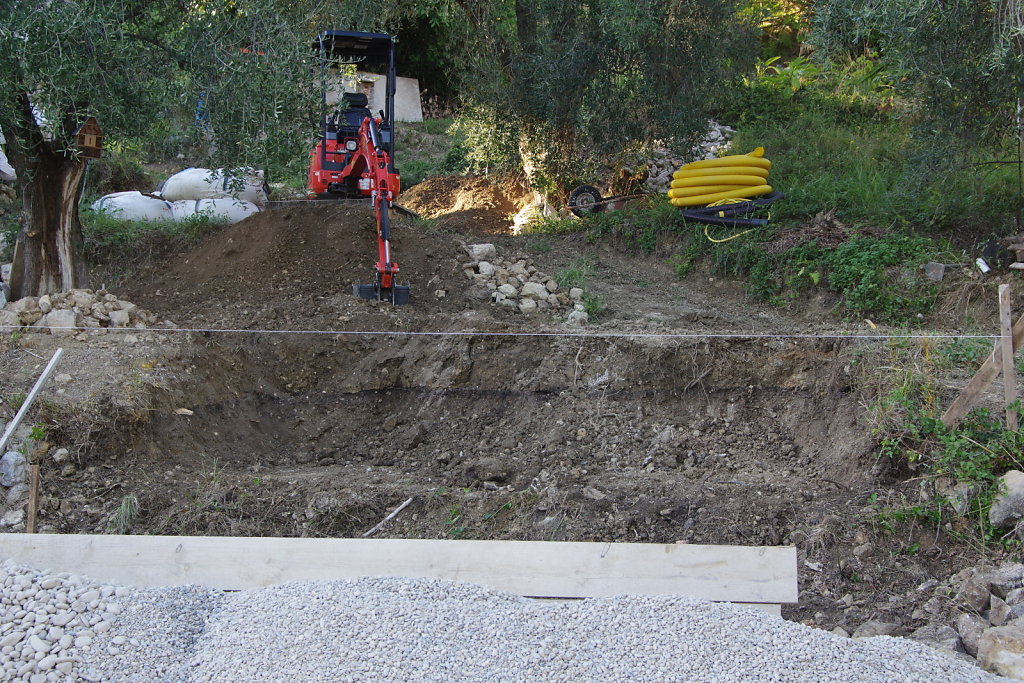

Terrassement des bacs terminé. Il y a tout juste la place de passer entre les bacs et les agrégats, pour limiter les déplacement pour le remplissage.
-
08 Oct 2021
Pendant le terrassement, je suis tombé sur une évacuation pluviale.
-
08 Oct 2021
Petite réparation avec dévoiement pour laisser la place pour le bac.
-
08 Oct 2021
Raccord bricolé avec des chutes d'EPDM.
-
08 Oct 2021
Lit de sable pour les bacs.
-
08 Oct 2021
On met tout ça de niveau.
-
08 Oct 2021
Pose du premier bac avec la mini-pelle du terrassier qui vient m'aider à remettre le terrain en état cette semaine.
-
08 Oct 2021
Les deux bacs sont posés, paré pour le remplissage.
-
08 Oct 2021

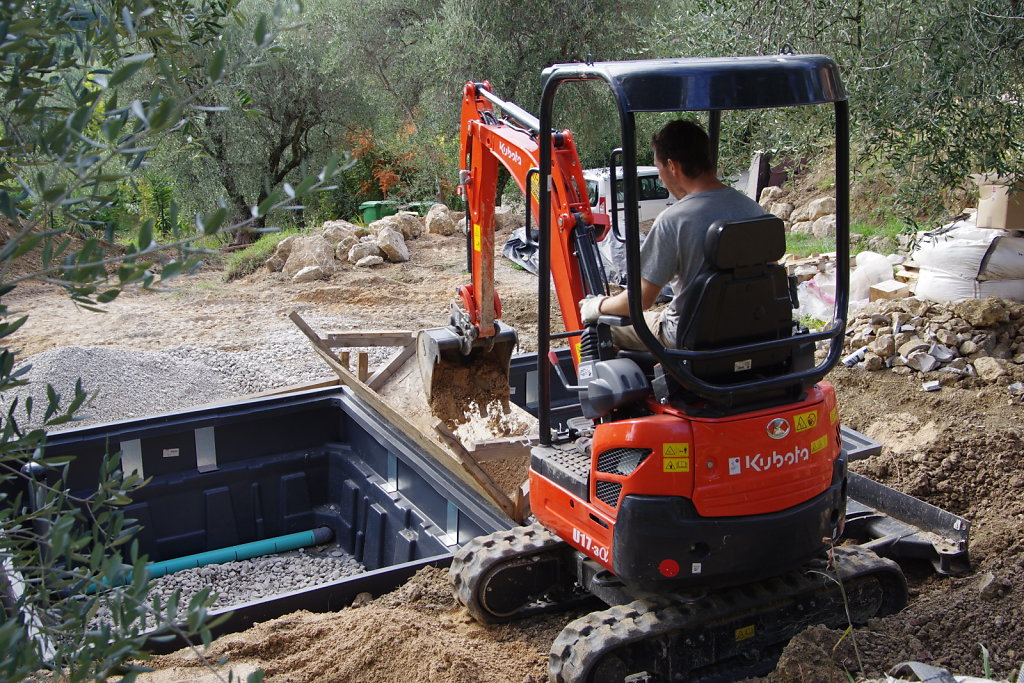

Quelques godets de 20/50 au fond pour léster les bacs.
-
08 Oct 2021
Drain avec fentes vers le bas pour récupérer les eaux filtrées et limiter leur colmatage.
-
09 Oct 2021

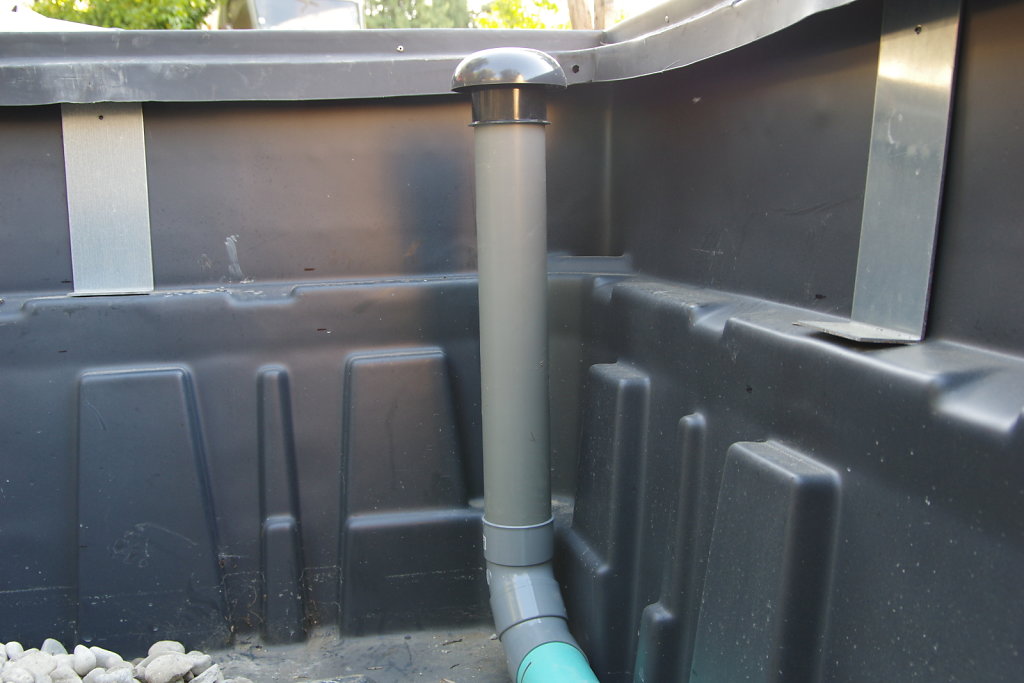

La prise d'air du drain arrive juste en dessous du niveau de la grille de protection.
-
08 Oct 2021
Coude à 45° à travers un trou percé à la scie à cloche pour sortir des bacs, avec joint forscheda pour l'étanchéité.
-
08 Oct 2021
Dans notre cas, il était plus pratique de faire sortir les deux drains au même endroit.
-
09 Oct 2021
Première version de la jonction. La sortie ne me plait pas, elle passe à travers le mur qui soutiendra les bacs ...
-
09 Oct 2021
Entonnoir bricolé pour pouvoir remplir, à la mini-pelle, l'interstice de tout-venant.
-
09 Oct 2021
Très pratique pour éviter de mettre des fines dans les bacs (risque de colmatage des drains à terme).
-
10 Oct 2021
Deuxième version. Là c'est mieux, je peux faire courir l'évacuation dans le drain du mur.
-
10 Oct 2021
Avant de finir de remplir les bacs, j'ai dû démarré un mur (pierre sèche) pour éviter qu'ils ne s'éventrent sous la poussée des agrégats.
-
10 Oct 2021
Une fois le mur monté sur ~50cm e haut, on peut finir le remplissage.
-
10 Oct 2021
On aperçoit à droite l'évacuation des drains des bacs, à connecter plus tard.
-
10 Oct 2021
Fin de la première couche de 20cm de 20/50.
-
10 Oct 2021
Deuxième couche, 30cm de 4/16.
-
10 Oct 2021
Dernière couche, 10cm de sable DTU 64.1.
-
12 Oct 2021
Avant de pouvoir creuser la tranchée d'épandage, il a fallu extirper du terrain, buriner et évacuer les 4 cubes de béton supports de la grue. Concerto pour 2 pelles et brouette thermique. Les gravats sont utilisés pour drainer le mur en pierre de la terrasse ouest.
-
11 Oct 2021
3 cubes sont sortis, on cherchent le 4ième.
-
13 Oct 2021
Remise en ordre de la planche où se situait la grue. Place au terrassier et sa 5.5 T.
-
13 Oct 2021

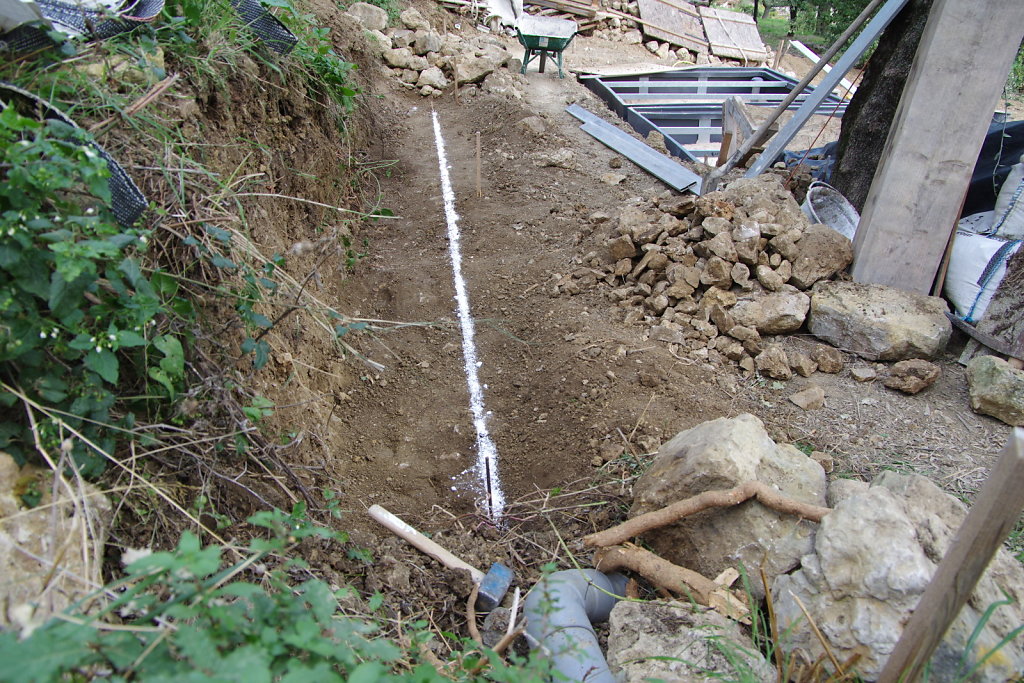

On attaque la tranchée d'infiltration de 5m par 1m de large.
-
14 Oct 2021
Tranchée d'infiltration des eaux filtrées, 30cm de ballast. Pente de 5%.
-
14 Oct 2021
Le regard de prélèvement au fond, regard de bouclage au premier plan.
-
14 Oct 2021
On recouvre le tout de 30cm de terre.
-
23 Oct 2021
Rebouchage terminé. Pose des barres de renfort pour éviter la déformation des bacs.
-
17 Oct 2021
Avant de pouvoir connecter la maison aux bacs, il me faut finir le mur de soutènement devant lequel passera l'arrivée des effluents bruts (PVC au premier plan).
-
09 Nov 2021
On y est presque.
-
09 Nov 2021
On place le regard de répartition pour avoir la bonne pente d'évacuation (4%).
-
16 Nov 2021
Connexion de la sortie des trains au regard de prélèvement, en amont de la tranchée d'infiltration.
-
16 Nov 2021
Pour protéger les bacs des eaux de ruissellement, je monte un petit muret en amont.
-
17 Nov 2021
Petites pierres hourdées à la chaux NHL 3.5.
-
18 Nov 2021
Vue du mur avant jointoiement des pierres.
-
18 Nov 2021
Vue de la face supérieur.
-
20 Nov 2021
Le mur une fois les pierres jointoyées. On vérifie la pente pour les PVC.
-
20 Nov 2021
On sera vraiment à fleur du sol fini, mais on tient les 4% partout.
-
20 Nov 2021
La vanne de répartition permet d'envoyer les effluents soit dans un bac, soit dans l'autre.
-
20 Nov 2021
Branchement à blanc, mise à niveau de la vanne de répartition et test d'écoulements.
-
20 Nov 2021
Un petit coup de main bien apprécié :)
-
20 Nov 2021
Dernière vérification de la pente avant scellement.
-
21 Nov 2021
Ensablement du répartiteur.
-
21 Nov 2021
Ensablement des sorties du répartiteur.
-
21 Nov 2021
Scellement des entrées de bacs. Le bout de tuyau beige est amovible, pour faciliter la pose/dépose des grilles.
-
21 Nov 2021
Mur amont fini !
-
25 Nov 2021
Pour bien répartir les effluents sur toute la surface du bac, Aquatiris m'a conseillé de bricoler une demi-sphère au mortier de ciment prompt. Merci le saladier de Maman.
-
26 Nov 2021
Une petite rustine pour arrondir le sommet et on est bon.
-
30 Nov 2021
Le mur finit et les tuyaux quasiment remblayés,.
-
30 Nov 2021
Le répartiteur à m***e et les roseaux (à l'état végétatif) prêts à être plantés.
-
30 Nov 2021
Premier test avec un coude à 45°, qu'Aquatiris nous fera remplacer par un coude à 90° qui sort sous la grille (pour éviter tout risque de contact).
-
30 Jan 2022
La phyto dans son état fini, juste avant la visite du SPANC et d'Aquatiris, qui nous valident la conformité. Maintrenant, silence, ça pousse !
-
22 Feb 2022
Vue du mur de soutènement des bacs fini, et du gazon qui a commencé à pousser sur la tranchée d'infiltration.
